تُستخدم أداة السحب من نوع JU لصيد الأدوات أو الأدوات ذات أعناق الصيد الخارجية (مثل قضيب التوازن والسدادة والمقيدة) ، والتي يمكن أن تتحرك لأعلى لتنزلق عن اليد وتنقسم إلى ثلاثة أنواع: JUC و JUS و JUL.
بحجم | التطوير التنظيمي الفعلي | رقبة الصيد | اتصال | قطر استيعاب |
1-1 / 4 | 1.291 ＂ | 1.187 ＂ | 15 / 16UN | 0.875 ＂ |
1-3 / 8 | 1.375 | 1.187 ＂ | 15 / 16UN | 1.187 ＂ |
1-1 / 2 | 1.422 ＂ | 1.187 ＂ | 15 / 16UN | 1.187 ＂ |
1-5 / 8 | 1.625 ＂ | 1.187 ＂ | 15 / 16UN | 1.187 ＂ |
2 ＂ | 1.86 ＂ | 1.375 | 15 / 16UN | 1.375 |
2-1 / 2 | 2.25 | 1.375 | 15 / 16UN | 1.75 ＂ |
3 ＂ | 2.796 | 1.75 ＂ | 15 / 16UN | 2.313 ＂ |
4 ＂ | 3.75 ＂ | 2.313 ＂ | 1-1 / 16UN | 3.125 |
ملحوظة. المزيد من الأجزاء المخصصة متوفرة عند الطلب.

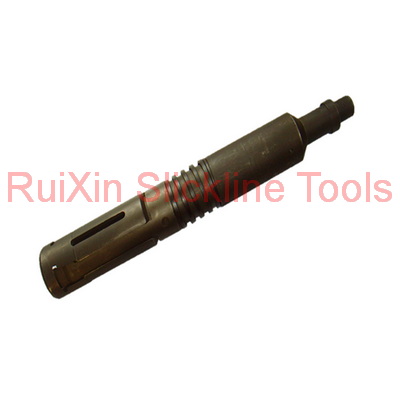

تتكون أداة السحب JUS من ملامس علوي ، زنبرك رئيسي ، زنبرك ثانوي ، مغزل ، كتلة منزلقة ، أسطوانة خارجية ، مخلب صيد ، دبوس قص ، إلخ. يحتوي الاتصال العلوي على رقبة صيد خارجية قياسية لربطها بأسفل سلسلة الأداة الأساسية ؛هناك بعض الخيوط الداخلية في عمق التجويف الداخلي للأسفل للتواصل مع المغزل ؛كل ما سبق يشكل الجسم المحمل الرئيسي لأداة السحب.
الأسطوانة الخارجية ومخلب الصيد هما الأجزاء الرئيسية لأداة الصيد ، ومخلب الصيد يتقلص تحت وظيفة الزنبرك الثانوي ؛عندما تدخل الأداة التي يتم اصطيادها في الأسطوانة الخارجية ، يتحرك مخلب الصيد لأعلى ، ثم ينتقل إلى الخارج لإمساك رقبة الصيد الخاصة بالأداة بسبب وظيفة انحدار الأسطوانة الخارجية ومخلب الصيد.
تم تجهيز الأسطوانة الخارجية ومخلب الصيد بكتل منزلقة ؛الأسطوانة الخارجية متصلة بالمغزل مع دبوس القص ومجهزة بنابض رئيسي ؛عندما يتم قطع دبوس القص ، ستتحرك الأسطوانة الخارجية لأسفل لسحب الكتلة المنزلقة وجعل مخلب الصيد منفصلاً لأن قوة الزنبرك الرئيسي أكبر بكثير من قوة الزنبرك الثانوي.
1. قبل الدخول في البئر ، افهم ما إذا كانت هناك مساحة كافية في الأنبوب لتحرير مخلب الصيد في البئر ؛تمر عبر الأنبوب إذا لزم الأمر.
2. حدد مسافة الإمساك المناسبة وفقًا للاختلاف بين أداة السحب وأداة الصيد.
